0 引言

新疆是我国煤田火灾最为严重的省区之一，第5次煤田火区普查结果显示，截至2019年底，新疆未治理的在燃火区40处，包括《新疆煤田火区治理规划(修编)2016-2025年》中提到的22处已有火区和18处燃烧点，火区总面积477.73万m2；易发煤火风险区域共28处，面积575.44万m2[1]。煤田燃烧产生大量的二氧化碳、硫化物等有害气体，平均每年排放量可达到10亿t，持续的高温燃烧破坏土壤结构，造成地面沉降、地裂缝等地质灾害，严重破坏生态环境[2]。

在煤田灭火治理过程中，由于钻孔注入的浆体流向难以控制，无法沿裂隙准确到达燃烧点，也为煤火复燃埋下了隐患[3]。在经过雨水淋滤、自然风化或人为因素的影响下，破坏了地表覆土的密封状态，在地表和地下形成垂直火风压，增大了透气率，并通过裂隙再次形成煤氧结合条件，使得地下高温点经历潜伏期、自热期、燃烧期，最终导致煤火复燃[4]。煤炭属于易燃物，发火期短，自然发火初期规模小且很难被发现，预防难度较大[5]。

利用热红外遥感数据反演地表温度，建立火区温度场，在煤田火区监测中发挥了重要作用。20世纪70年代，ELLYETT等研究人员[6]利用机载热红外传感器对煤田火区的地表温度进行监测；霍彦光等研究人员[7]通过图像增强处理对煤田火区进行识别；张建民等研究人员[8]采用多源遥感和GPS技术获取煤田火区的表象信息；HUO等研究人员[9]利用TM6影像反演了1999-2006年间的煤田火区地表温度，用于预测煤火走势；庄伟等研究人员[10]采用MNF变换、多阈值密度分割、差值法提取煤火高温火点与热异常信息。

以上研究均是围绕煤田火区进行地表热信息识别，而对煤火治理区地表热场研究较少，尤其是煤自燃处于潜伏期和自热期，地表热场很微弱，用某一期数据识别难度较大，热异常提取效果不理想。笔者获取多期冬至时段(测量年11月-次年1月)陆地卫星(Landsat)系列的热红外数据，尽可能减少地表来自太阳辐射热量，通过单窗算法反演形成地表温度时间序列数据，计算方差反映地表温度的离散程度，当离散度越低时，煤自燃产生的“恒温作用”越明显，从而提取煤田火区热异常信息，分析火区和燃烧中心分布、迁移演化过程，为煤田灭火治理区复燃风险预警提供依据。

1 研究区与数据

1.1 研究区概况

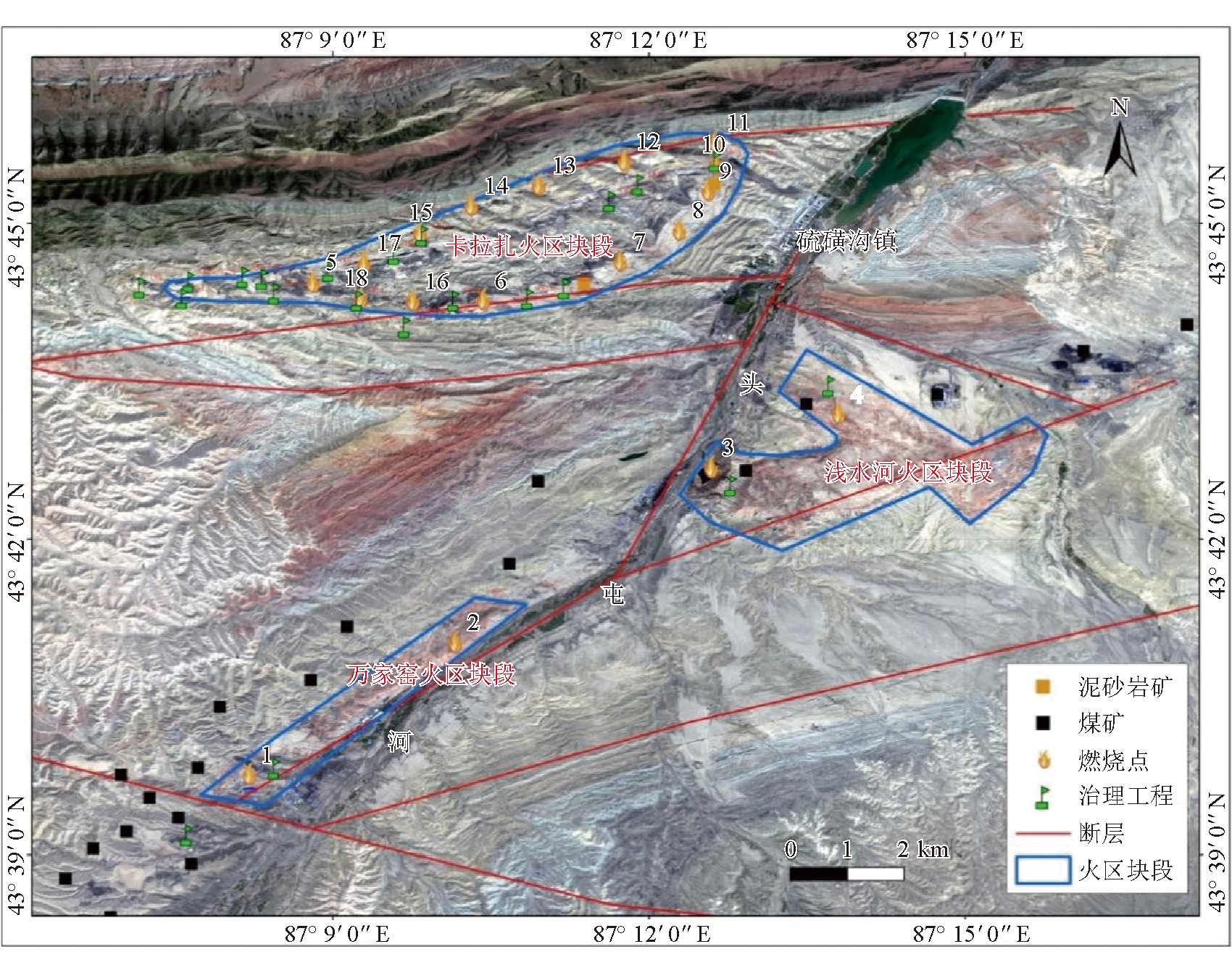

硫磺沟煤田火区位于新疆维吾尔自治区昌吉市，地处天山北坡，主要含煤地层是侏罗纪西山窑组，呈北东-南西-南展布，地层总厚度为232～543 m，平均厚度为354 m，含煤系数12.6%，火区中最深的燃烧层达到了215 m，燃点最高温度达到了1 290 ℃，治理难度较大。2000-2004年，新疆煤田灭火工程局对硫磺沟煤田火区进行了详细勘查，将硫磺沟煤火治理区分为万家窑﹑浅水河和卡拉扎3个块段，分为18个火区，总面积931.53万m2，通过剥离平整、打钻、注水、注浆、黄土覆盖等工程将处于煤自燃潜伏期煤火扑灭。随着煤炭市场好转，该区的非法小煤窑屡次违规操作，偷采盗采现象时有发生，造成煤火复燃和次生地质灾害。2019年，昌吉市对硫磺沟矿区小煤矿、粘土矿进行整顿，对复燃区开展灭火工程治理，对历史遗留的采坑进行回填，并对地表植被进行修复，由于煤田自燃的易发性和隐蔽性，依然存在着复燃风险。硫磺沟煤田火区概况如图1所示。

1.2 数据获取

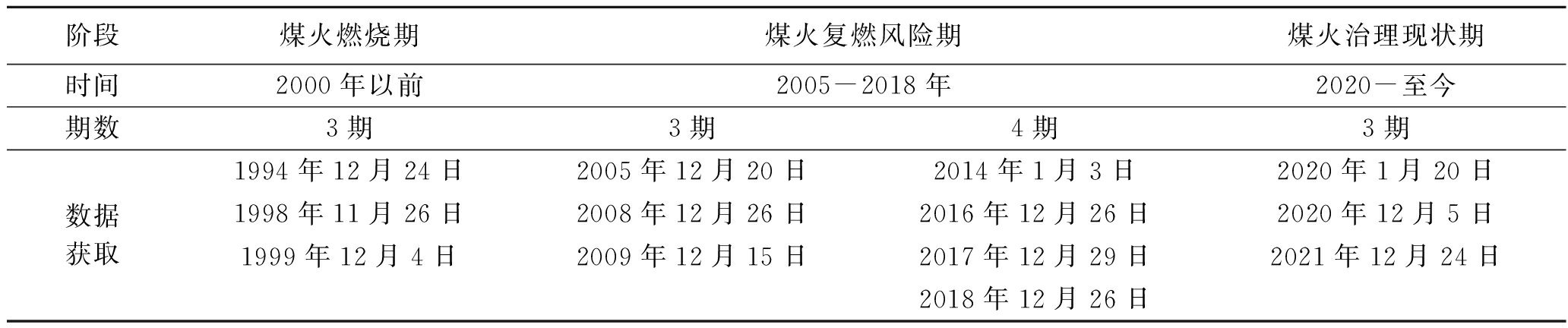

在硫磺沟煤火区开展了2次灭火工程和矿山环境恢复治理，将监测期限分为2000年前煤火燃烧期、2005-2018年煤火复燃风险期、2020年至今煤火治理现状期3个阶段，其中煤火复燃风险期分为前、后2部分。研究区Landsat系列数据成像时间在冬至时段(测量年1月-次年1月)附近，此时云体覆盖率低于10%，硫磺沟煤火区各阶段Landsat系列数据获取情况见表1。

2 研究方法

2.1 地表温度反演

目前热红外遥感技术在反演地表温度方面较为成熟，具有代表性的算法有Jiménez-Munoz等研究人员的单通道算法[11]、覃志豪等研究人员的单窗算法[12]、Rozenstein等研究人员的劈窗算法[13]。单窗算法能够将大气和地表的影响直接包括在演算公式内，与辐射传输方程法、单通道算法相比简单易行，应用方便[14]。因此，笔者采用单窗算法进行地表温度反演，计算公式见式(1)～(3)：

式中：Ts——地表温度，K；

a、b——常数；

C、D——中间变量；

ε——地表比辐射率；

τ——大气透过率；

Ta——大气平均作用温度，K；

Tb——亮度温度，K。

2.2 离散度计算

将各阶段多期地表温度反演数据进行叠加，形成时间序列数据，逐像元计算方差，统计每期数据相对均值的偏离情况，使用平方再进行求和取平均，避免正负数的相互抵消，得到研究区地表温度离散程度数据。当方差越小，表明数据越聚集，离散度越低；方差越大，表明数据越离散，离散度越高。某阶段地表温度的方差见式(4)：

(4)

式中：S2——某阶段地表温度的方差；

x1，x2，……xn——像元对应的某一期反演的地表温度，℃；

M——像元对应某阶段多期数据地表温度的平均值，℃；

n——期数。

2.3 异常分割及滤波处理

根据地统计学原理，地表温度离散度数据符合正态分布，根据经验分割的阈值见式(5)：

Y=gm+1.5σg

(5)

式中：Y—— 阈值；

gm——离散度数据均值；

σg——离散度数据标准差。

将小于这一阈值作为地热异常信息，分割后通过数学形态学算法消除孤立图斑，确保热异常图斑具有较好的连续性和规律性。

3 结果与分析

3.1 地表热异常识别

笔者采用多期时相接近的遥感数据，具有相似的大气、太阳辐射等背景环境，在不同的气温下，地表热异常的识别与地表温度变化有关，对单景地表温度反演的精度依赖低，降低植被、山体阴影的干扰影响。硫磺沟煤火治理区热异常情况变化如图2所示。

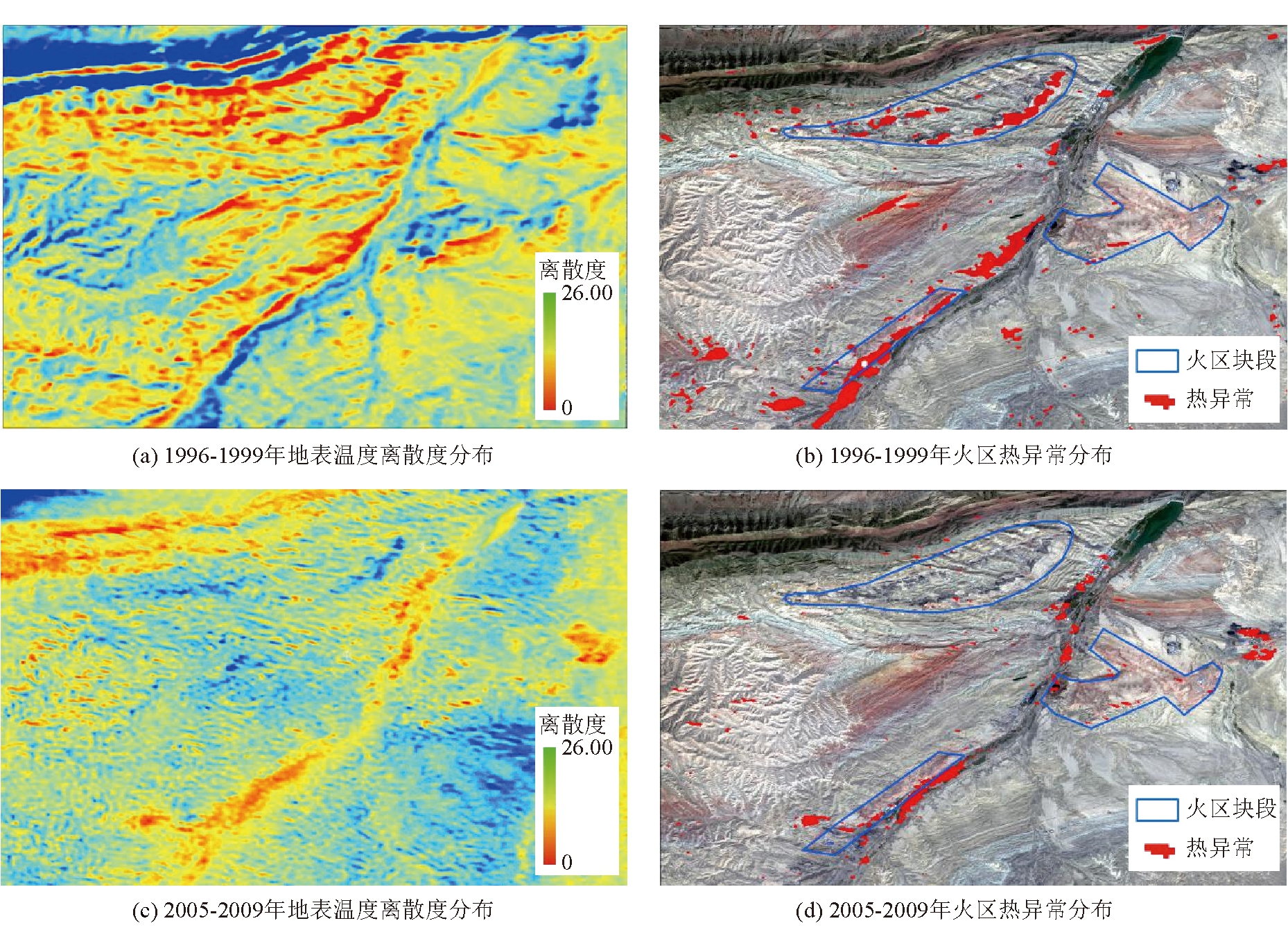

分别计算硫磺沟煤火区煤火燃烧期、煤火复燃风险期、煤火治理现状期地表温度离散度，如图2(a)、(c)、(e)和(g)所示；通过阈值切割提取地表热异常信息，如图2(b)、(d)、(f)和(h)所示。将图1与图2(b)对比可以看出，18处煤火燃烧点均存在不同程度的地表热异常。调查发现，由于煤田在燃烧过程中，所含的铁受到氧化作用，发生赤铁矿化，在地表形成烧变岩，颜色以橙色、红色为主，相较于周边的浅色地层，烧变岩的反射率较低，具有吸收太阳辐射较多、吸热快的特点，成为地表热异常的主要干扰地物，需结合实地调查进行排除。

3.2 研究区火灾动态变化分析

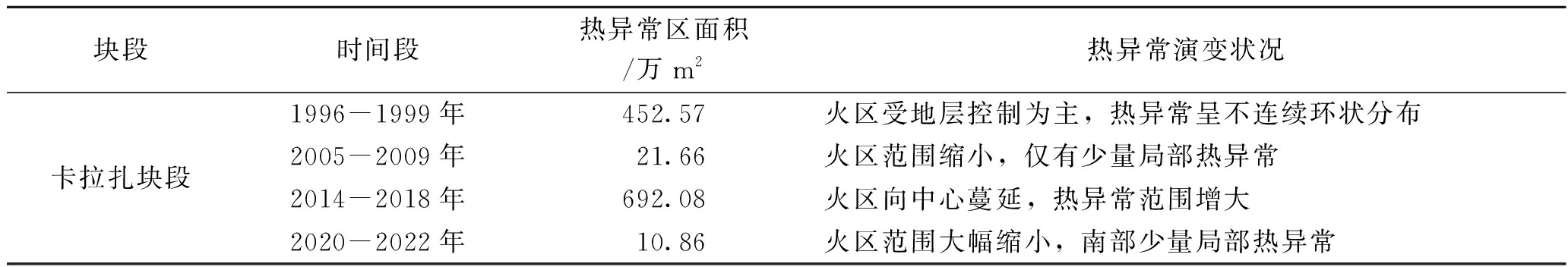

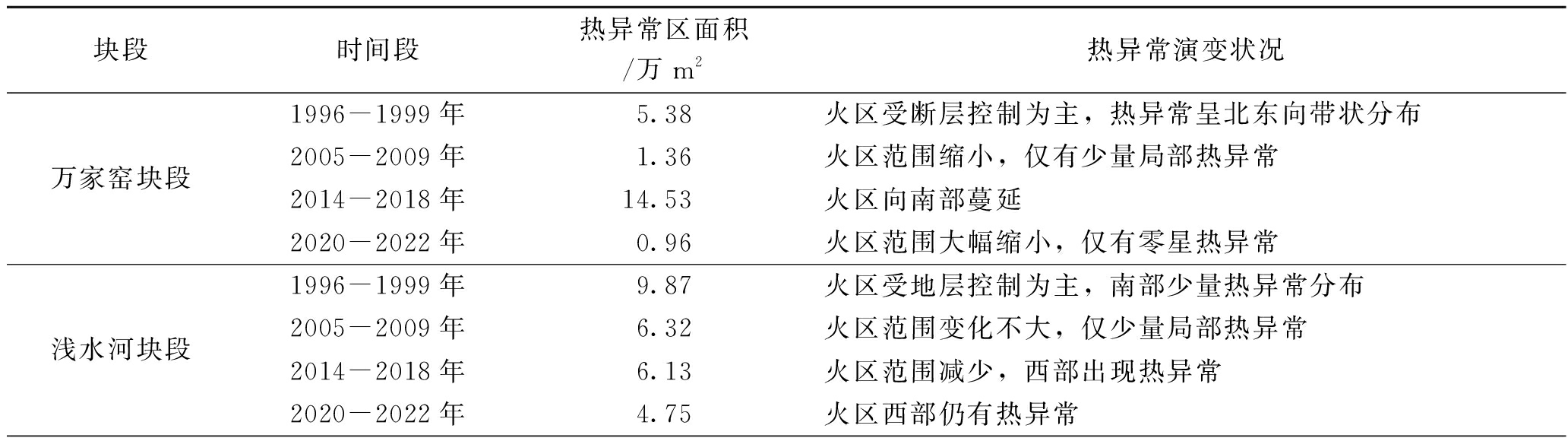

为分析硫磺沟煤火治理区热异常变化情况，将万家窑、浅水河和卡拉扎3个火区块段按照煤火燃烧期、煤火复燃风险期和煤火治理现状期进行统计和分析，硫磺沟煤火治理区热异常演变情况见表2。

由表2可以看出，3个块段在每个时期存在不同规模的热异常，受火区地质构造、矿山开采、治理工程等影响，呈现不同的演变特征。

(1)万家窑火区块段煤矿均为地下开采，受北东向深大断裂控制，火区与之平行。1996-1999年，该区热异常面积为5.38 万m2；2000-2004年，新疆煤田灭火工程局开始重点对1号、2号燃烧点进行灭火工程治理，2005-2009年，热异常面积减少至1.36万m2 ；2014-2018年，由于违规开采，煤火复燃并向南部扩张，面积扩大至14.53 万m2，如图2(f)所示；2019年，经过地质环境治理和生态修复，该区热异常范围大幅减少，面积缩小至0.96 万m2。

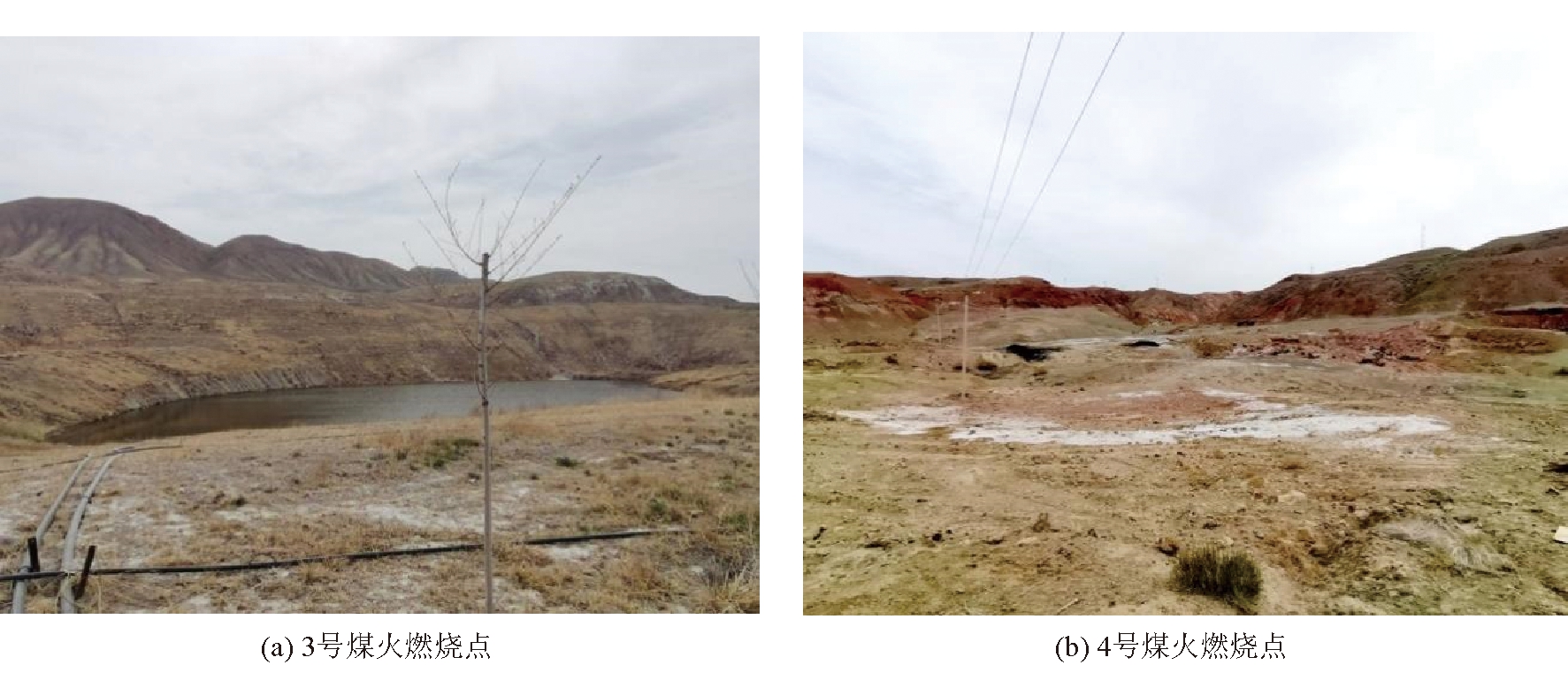

(2)浅水河块段紧邻头屯河东岸，煤层较浅，由露天开采转为地下开采。1996-1999年，该区热异常区面积为9.87 万m2；2000-2004年，新疆煤田灭火工程局开始重点对3号、4号燃烧点进行灭火工程治理，2005-2009年，热异常面积减少至6.32 万m2；2014-2018年，该区热异常面积变化不明显；2019年经过地质环境治理和生态修复后，3号、4号燃烧点仍然存在热异常，如图2(h)所示。经实地调查，3号燃烧点彻底扑灭，治理坑中的水体为干扰异常；4号燃烧点存在燃烧现象，地表呈现白色钙化物质，地裂缝存在明显的高温异常。浅水河块段实地调查如图3所示。

(3)卡拉扎块段是煤火燃烧最严重的区域，含煤地层位于背斜两翼，热异常沿含煤地层呈不连续环状分布。1996-1999年，提取的火区热异常面积与新疆煤田灭火局治理前调查的14处燃烧点基本一致，热异常面积为452.57 万m2；经过灭火工程治理后，2005-2009年，该区热异常面积大幅减少至21.66万m2，煤火得到有效遏制；2014-2018年，该区小煤窑和泥砂岩矿乱采滥挖较为严重，导致治理工程封闭的覆土被剥离，通过裂隙增大了透气率，形成煤氧结合条件，使得地下高温点发生复燃，并逐渐扩大，热异常范围增大到692.08万m2，呈现四周向中心连片聚拢的趋势，形势较为严峻，如图2(f)所示。2019年，昌吉市开始对该区进行地质环境治理与生态修复工程，治理后从图2(h)可以看到，仅有零星热异常分布，火区热异常范围减少至10.86万m2，经实地调查，热异常均为烧变岩引起的干扰。

4 结论

(1)采用多期冬至前后时段的Landsat系列遥感数据，尽可能减少太阳辐射对地表温度的影响，通过方差反映多期地表温度的离散度，当离散度越小，煤火燃烧产生的“恒温作用”越明显，从而提取地表热异常。通过验证认为，排除干扰异常的影响，该方法能够满足宏观尺度煤火治理区热场监测与动态分析的要求。

(2)将硫磺沟煤火治理区分为3个块段，按照煤火燃烧期、煤火复燃风险期、煤火治理现状期3个阶段进行火区热异常信息提取，结果表明：2000年以前，煤火燃烧期3个块段的热异常面积为467.82万m2；2000-2004年，经过第一轮灭火工程治理后，火区热异常面积大幅减少至29.34万m2；随后由于矿山违规开采，2018年，面积增加至712.74万m2；2019年，经过第二轮灭火工程治理后热异常面积减少至16.57万m2。经野外调查，浅水河火区块段4号燃烧点仍然存在燃烧现象，卡拉扎、万家窑块段的煤火燃烧现象基本消除。总体来说，经过新一轮的煤田火区环境治理，昌吉硫磺沟煤火燃烧得到有效遏制，地表景观和生态环境大幅改善。

煤火自燃是一个缓慢、隐蔽的过程，煤田灭火治理后，受自然或人为因素的影响，外界环境发生变化，治理区极易产生复燃。利用遥感技术对硫磺沟煤田火区进行动态监测，分析火区和燃烧中心分布、迁移演化过程，掌握火区动态变化，可为煤田灭火工程治理及后续复燃风险预警提供支撑。基于此建议对该区加大矿山开采管控力度，做好防护措施，重点对治理前热异常点进行热红外遥感监测，掌握地表热异常的动态变化，在高风险区安装预警装置，防止煤火再次复燃的发生。
